高速鐵路橋下防護柵欄8002

使用條件：

（1）城鎮、村莊等人口密集地段的高架橋下，采用1.8m高鋼筋混凝土立柱金屬網片防護柵欄；

（2）人口稀少或偏遠地區等地段的高架橋下，采用1.5m高鋼筋混凝土立柱刺繩防護柵欄。

（3）有特殊需求地段，防護柵欄應進行單獨設計。

（4）橋下防護柵欄設置時，應根據實際情況設置通道。

（5）防護柵欄原則設置在用地界以內0.5m處。防護柵欄的每一封閉圈至少設置兩處單開柵欄門，以方便養護維修人員作業。

鋼筋混凝土立柱使用年限按30年設計，金屬網片使用年限按15年設計，刺繩使用年限按8-10年設計。

立柱采用C30鋼筋混凝土預制，截面尺寸為120mm*120mm,立柱高度2.5.立柱預制時預留四個φ12mm圓孔，安裝時通過螺桿固定兩側連接板。

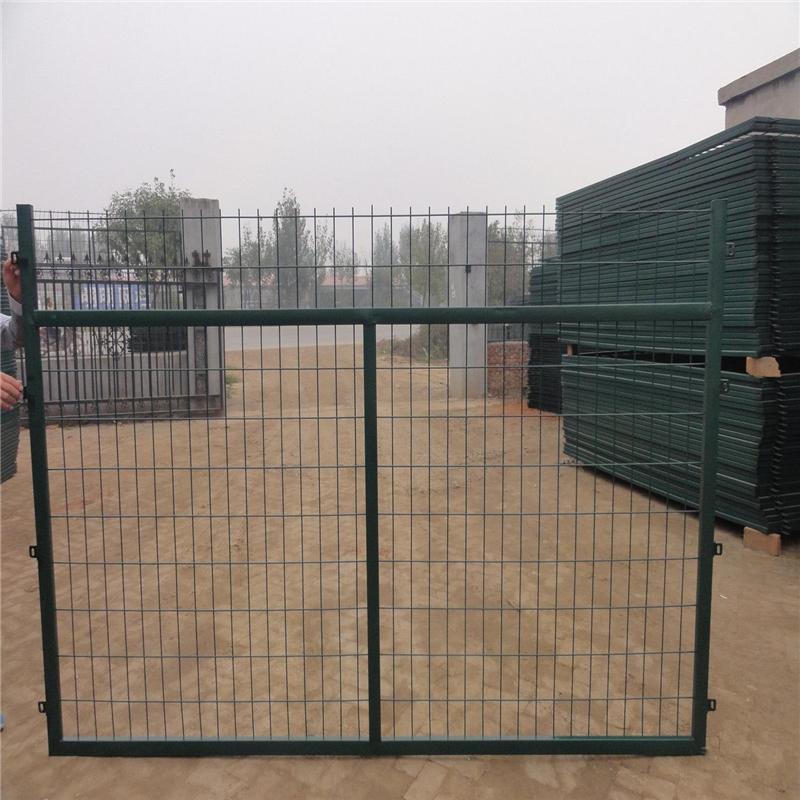

金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm：內部網絲采用HPB300φ4.0mm高線冷拔鋼絲，網孔規格75mm*150mm。

立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，分A、B兩種形式。

金屬網片應整體鍍鋅浸塑處理，鍍鋅量270/㎡，浸塑厚度0.8mm-1.2mm，顏色選用墨綠色，涂層應均勻，顏色一致，表面光滑，無流柱、滴瘤、粉泡、龜裂、露鐵等缺陷。

網片制造精度要求：長度誤差≤2.5mm，高度誤差≤3.0mm。

冷拔鋼絲鍍鋅前直徑誤差≤0.06mm，焊接網孔誤差≤3.0mm。

連接板精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

所有連接螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需使用專用工具，根據不同連接點的厚度，選用不同尺寸的防盜螺栓。
